當代醫院綠色照明設計
2021-05-08

       現代醫院綠色照明系統,既要考慮照明環境對人的影響,合理設計照度、色溫、顯色性與眩光控制,同時還要考慮到照明的能耗規范,有效配置了照明燈具的控制方式。

      從醫院的功能區分上,可以將醫院照明分類為:病房照明、醫院門急診照明、檢查醫技照明、手術和潔凈空間照明、藥房照明、公共空間、辦公照明與室外景觀照明。在進行照明設計時,首先要根據建筑物的功能來合理確定照明布局方案,根據不同要求確定合理的照度標準,再對醫院不同區域進行針對性的照明設計。




     在醫院建筑照明系統節能升級改造的過程中,醫院要嚴格按照GB50034-2004《建筑照明設計標準》、JGJ16-2008《民用建筑電氣設計規范》等相關技術規范性能指標要求,結合醫院建筑物不同照明場所的實際應用功能特性,確定醫院不同功能建筑物適宜的照度標準值。



一、病房照明

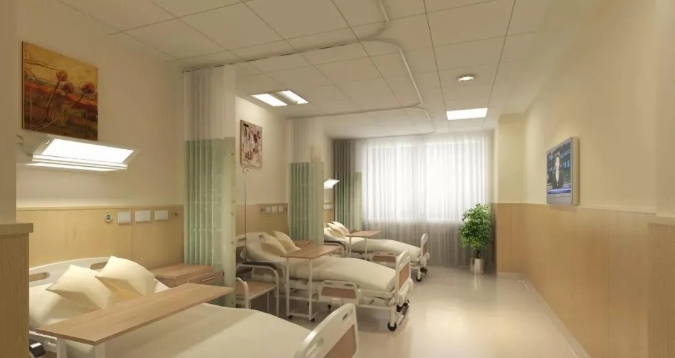

      房照明通常采用混合式,病房頂部設置無頻閃的暖色溫光源,提供100-150Lx的空間照明,患者會處于一種舒適放松的狀態??紤]到患者平躺時間較多,不宜采用表面亮度較高的直射光源,最好采用大面積發光的面光源或者使用間接照明方式。

      此外應在病房門口下側安裝地角燈,以方便護士夜間巡視。醫生和護士經常到病房對病患進行檢查與治療,因此最好在病床的頂部配備高顯色性射燈,保證局部照度在300-500Lx,為醫護人員提供必要的作業照明,而護士站應采用高色溫的照明燈具。

     同時,在住院病房缺乏日照的情況下采用可變色溫可調光燈具,模擬自然光,幫助調整病人生物節律。

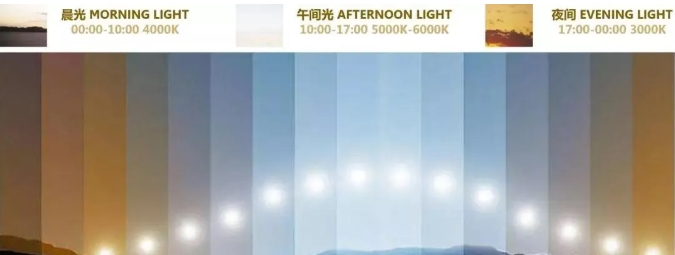

分時段模擬自然天光色溫


二、門診急診照明

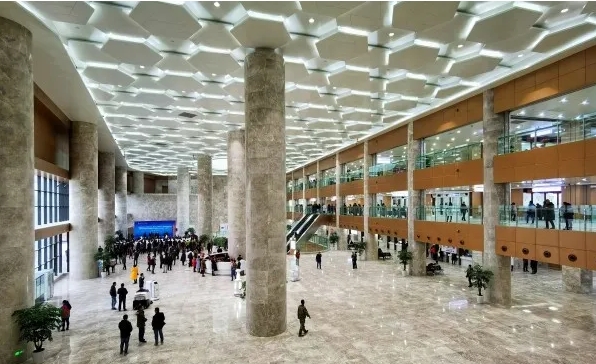

中國科學院大學重慶醫院門診大廳新穎的六邊形天花板系統設計能有效吸音,泛光發光,避免直射。

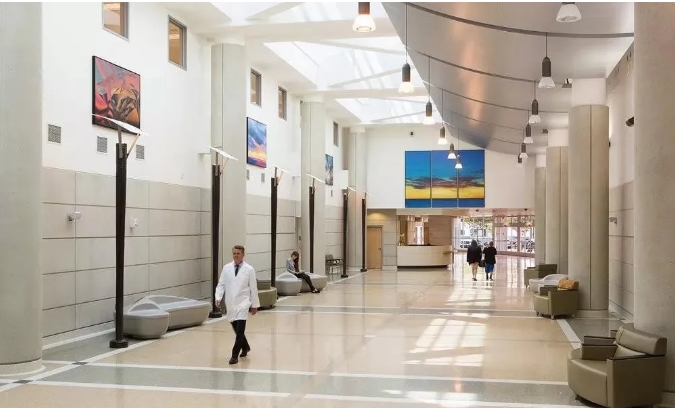

      在醫院門診、急診場所應充分配合和利用自然光,門診采用LED光源的吸頂式面板燈、簡潔大方、配光均勻,照度在300Lx左右。在患者坐立位置的正上方,安裝一盞4000K的暖白窄光束筒燈,照度控制在300-500Lx,在改善醫生觀察視野的同時,也可以讓患者放松。

      急診是門診的特殊形式,是開展緊急診斷和救治的場所,一般宜采用6000K正白光,照度設計為300-500LX。營造出明亮的急診環境,可以讓醫生緊張而快速地處置病患。此外應設計安裝紫外線殺菌燈,其作用是對空氣、水等介質以及物體表面進行消毒殺菌。



三、手術室照明

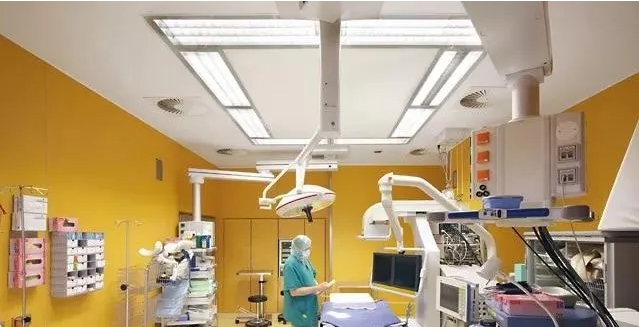

德國漢堡MARIENKRANKENHAUS 醫院手術室


      手術室是醫生進行精細作業的區域,對照明要求高,標準要求750Lx以上,設計上建議按照1000Lx進行,同時盡可能提高顯色性,以提高醫務人員對病灶組織、血液等色澤變化的辨識和判斷能力。同時,手術室還必須配備應急照明。手術室燈具應選用潔凈型LED燈具,在光源上盡量選擇接近自然光的光源,且有停電應急照明備用燈。放射科、核磁共振室等特殊科室選擇的燈具要防止電磁感應對電子設備的影響。


四、皮膚科、體檢中心、檢查室的照明


      皮膚科、體檢中心、檢察室因需要識別人或物體的顏色,因此可使用三基色熒光燈。醫院內的高大房間和場所可采用一般照明與加強照明相結合的方式,在上部設一般照明,在柱子或墻壁下部裝壁燈照明,比單獨采用一般照明更節能。


五、辦公區的照明



      辦公區的設計應盡量利用天然光能,以節約電能。如在辦公區域增大門窗面積,采用透光較好的玻璃窗。當天然采光不夠時輔以部分人工照明。在設計時,對于靠近窗口,采光良好的位置可增加一些控制開關,根據自然光的強弱來調節人工照明,大大節約能源。


六、公共區域照明

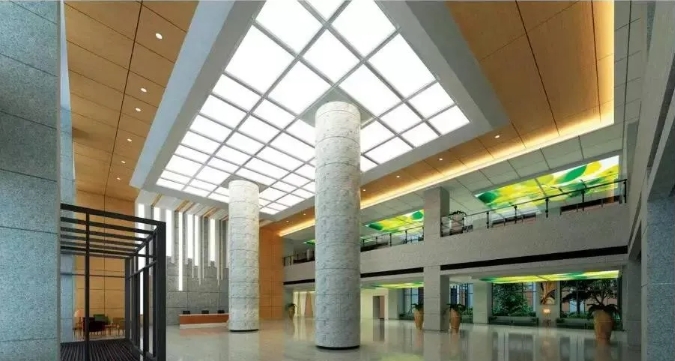

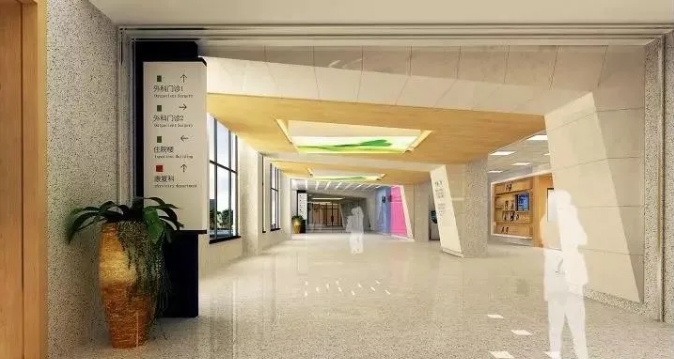

△公共區域采用了LED 平板燈, 顯色性更接近日光


      公共區域采用LED平板燈,采用LED燈珠作為發光光源,通過導光板將燈光均勻分散于發光面,具有亮度高、照明均勻、光線柔和和無交流頻閃等特點。此外顯色性好,日光的顯色指數是100,LED光源的顯色指數可達95,顯色性高的光源對顏色的表現較好,所看到的顏色接近自然原色。



科學選型 提高照明效率


      對燈具增加前期投入以降低后期運營維護成本。在燈具的選擇上,醫療區域中的燈具宜采用潔凈度高、維護系數低、較為密閉易擦拭的燈具,以降低維護成本高光效三基色熒光燈和LED光源是目前比較理想的光源,比傳統熒光燈的光效提高了50%-100%,可以大幅降低照明能耗。三甲醫院公共區域應積極選用節能型LED燈具,LED燈具有體積小、耗電低、壽命長、不易銹蝕和無毒環保等諸多優點。LED燈的光衰明顯低于傳統照明,因此,LED照明與傳統熒光燈比較,更是具有明顯優勢和廣闊的發展空間。

      燈具反射面的反射比越高,燈具反射面優化設計越合理,對應其照明光效也會越高。醫院通過對燈具反射面進行優化設計,燈具效率可提高10%~50%。




智能化控制方式與合同能源管理相結合


        引入智能感應、人走燈滅等燈具控制,以降低電能的浪費。公共通道、樓梯、停車場和衛生間等公共空間都可以采用感應控制,在露天場所,白天利用自然光,晚上可采用時控、光控進行人工照明。對非封閉的建筑,白天利用自然光達不到要求照度,需要利用人工照明作為補充。醫院可將補充人工照明分多回路,白天根據實際情況補充照明;到夜間,再開啟全部人工照明,既達到了照度要求又做到了節能。


       走道、樓梯、雨蓬等其他人員短暫停留的場所,可安裝聲控開關進行照明控制??稍诠?jié)能中控室通過智能化控制,在夜間關閉或調低公共無人區域的照明。采用智能節能自動調節控制的照明控制系統,雖然一次性投資可能會偏高,但智能照明控制系統可以根據醫院建筑物不同照明場所的不同照度需求,結合實際照明工況性能,動態調節照明燈具運行方案。       在此基礎上,醫院按照明場所的優先等級預先設置動態調節的亮度標準,在保證不同照明場所基本照度需求的同時,經過合理進行照明調控,降低了照明系統中的無謂電能資源浪費,實現了醫院建筑電氣系統照明系統的節能經濟調節運行,達到節能降耗的目的。       同時,醫院采用合同能源管理模式節約下來的能源費用,可作為節能投資方式中的節能項目成本,用于醫院設備升級。這種有效利用未來節能收益的投資方式也越來越多地被諸多醫院接受。
